Компания РОВЕН предлагает купить электроприводы belimo в Москве по выгодной цене. Приглашаем посетить наш офис по адресу: г. Москва, ул. Южнопортовая, д.7 стр.7 оф. 403. Вы также можете позвонить по телефону 8-495-646-23-90, наши специалисты ответят на все ваши вопросы.

Поворотные электроприводы предназначены для управления трехходовым клапаном. Они поворачивают шар внутри трехходового крана — регулирующее устройство — в открытое положение согласно управляющему сигналу. Кран открывается в направлении против часовой стрелки и закрывается по часовой стрелке.

Простая прямая установка на шаровой кран при помощи одного винта. Устройство для монтажа встроено в указатель положение электропривода. Положение установки по отношению к шаровому крану может выбираться с шагом 90°.

Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления). Угол поворота настраивается при помощи механических упоров. Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

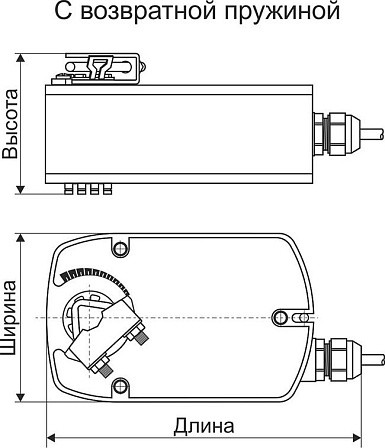

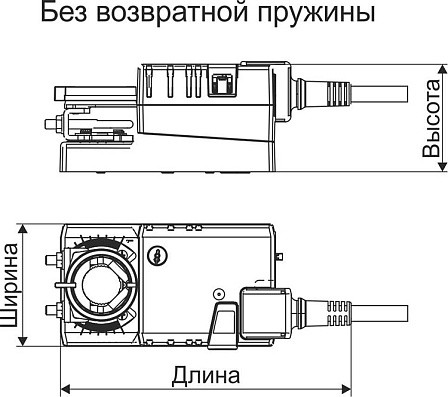

Габаритные и присоединительные размеры (мм)

чертеж belimo.png

Модель A B C E F
LR24A-SR 25 103 84 71 134
SR24A-SR 33 117 86 93 177

Технические данные

Технические характеристики Модель
LR24A-SR SR24A-SR
Номинальное напряжение 24 В ~ 50/60 Гц
24 В=
Диапазон номинального напряжения 19,2…28,8 В ~/=
Расчетная мощность 2 ВА 4 ВА
Потребляемая мощность:
— во время вращения
— в состоянии покоя

1,0 Вт
0,4 Вт
2 Вт
0,4 Вт
Крутящий момент 5 Нм 20 Нм
Соединение:
— питание

Кабель: 1 м , 3 х 0,75 мм2
Параллельное соединение Возможно c учетом мощностей
Крутящий момент (номинальный) Мин. 5 Нм при номинальном напряжении
Управление:
— управляющий сигнал Y
— рабочий диапазон
0…10 В = Типовое входное сопротивление 100кОм
2…10 В =
Обратная связь
(измеряемое напряжение)

2… 10 В = , макс. 1 мА
Равность хода ±5%
Ручное управление Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка
Время поворота 90 с / 95°
Уровень шума Макс. 35 дБ (без клапана)
Индикация положения Механический указатель, съемный
Класс защиты III (для низких напряжений)
Электромагнитная совместимость Соответствует 89/336/ЕЕС
Степень защиты корпуса IP54 в любом положении установки
Температура окружающей среды 0…+50° С
Температура переносимой среды +5…+100°С (шаровой кран)
–10°С с подогревом штока по запросу
Температура хранения –40…+80°С
Влажность окружающей среды 95% отн., не конденсир. (по EN 60730-1)
Масса ≈0,55 кг ≈0,1 кг

Схема подключения

Электрическая схема подключения LR24A-SR


Электрическая схема подключения SR24A-SR
