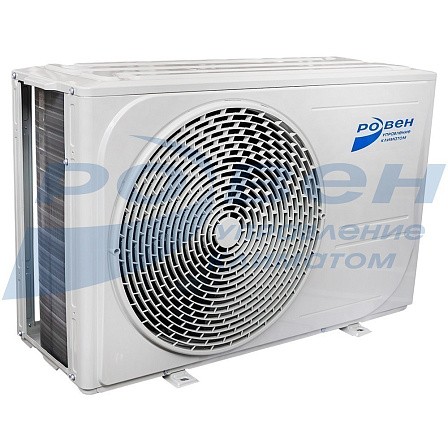

Компрессорно-конденсаторные блоки серий RCC/RCH

Компрессорно-конденсаторные блоки серий RCC/RCH представляют собой совокупность компрессора, фреонового конденсатора, осевого вентилятора и блока автоматики объединенных в одном корпусе.
получить консультацию
СДЕЛАНО В РОВЕН
ТОВАР СЕРТИФИЦИРОВАН
Описание товара
Характеристики моделей
Купить

Компрессорно-конденсаторные блоки серий RCC/RCH представляют собой совокупность компрессора, фреонового конденсатора, осевого вентилятора и блока автоматики объединенных в одном корпусе. ККБ данной серии является важной и неотъемлемой частью системы кондиционирования воздуха используемой в составе приточной или приточно-вытяжной установки, а так же независимой секции фреонового охлаждения.

Работа компрессорно-конденсаторного блока основана на принципе сжатия хладагента (фреона) посредством компрессора, создания высокого давления, а следовательно и высокой температуры хладагента. Фреоновый конденсатор и осевой вентилятор служит для охлаждения сжатого газа при переходе его в другое агрегатное состояние - этот процесс называется «конденсирование» в результате которого хладагент переходит в жидкое состояние.

Одним из преимуществ компрессорно-конденсаторного блока являются его компактность, небольшой вес и универсальность, что упрощает его установку и дальнейшую эксплуатацию, а благодаря повышенной эффективности и экономичности позволяет снижать потребление электроэнергии по сравнению с традиционными системами охлаждения.

Файлы
Компрессорно-конденсаторные блоки серий RCC-RCH.pdf
7,78 МБ Скачать

Технические характеристики ККБ RCC/RCH

Типоразмер ККБ

RCC-3,2-410

RCC-5,0-410

RCC-6,0-410

RCH-7,2-410

RCH-13,0-410

RCC-22-410

RCC-28-410

RCC-35-410

RCC-45-410

Производительность, кВт*

Охлаждение, кВт

3,2

5,0

6,0

7,2

13,0

22,0

28,0

35,0

45,0

Обогрев, кВт

-

-

-

7,7

14,5

-

-

-

-

Количество холодильных контуров

1

1

1

1

1

1

1

1

1

Питание

220-240 В~, 1 Ф, 50 Гц

380-400 В~, 3 Ф, 50 Гц

Рекомендованное сечение (мм2)

3x1,0

3x1,5

3x2,5

3x4,0

3x2,5

5x2,5

5x4,0

5x4,0

5x6,0

Компрессор

Тип / Количество компрессоров, шт

Ротационный / 1

Спиральный / 1

Потребляемая мощность, Вт

Охлаждение

1250

1800

2150

2450

3950

6230

8410

10910

13790

Обогрев

-

-

-

2350

4050

-

-

-

-

Максимальный

рабочий ток, А

9,0

12,8

15,5

18,5

12,6

11,77

15,54

20,14

26,32

Емкость рабочего конденсатора, мкФ

40

35

50

60

-

-

-

-

-

Встроенная

тепловая защита

да

да

да

да

да

да

да

да

да

Вентилятор

Количество

вентиляторов, шт

1

1

1

1

2

1

1

1

1

Напряжение

питания, В

220-240 В~, 1 Ф, 50 Гц

Электрические характеристики

Максимальный ток, А

9,00

12,80

15,50

17,00

12,60

15,50

20,00

24,00

30,80

Максимальная потребляемая

мощность, кВт

1,45

2,35

2,85

3,20

6,00

9,20

11,80

15,00

18,1

Присоединительные

размеры

Жидкостная линия

дюйм

1/4

1/4

1/4

1/4

3/8

1/2

5/8

5/8

5/8

мм

6,35

6,35

6,35

6,35

9,52

12,7

15,87

15,87

15,87

Газовая линия

дюйм

3/8

1/2

1/2

1/2

3/4

7/8

1 1/8

1 1/8

1 1/8

мм

9,52

12,7

12,7

12,7

19,05

22,22

28,57

28,57

28,57

Трубы для

хладагента

Макс. длина

трубопровода, м

15

15

15

15

15

50

50

50

50

Макс. перепад

высот, м

5

5

5

5

5

25

25

25

25

Тип соединения

Под вальцовку

да

да

да

да

да

Под пайку

да

да

да

да

Хладагент

Тип заправки

Фреон

Фреон

Фреон

Фреон

Фреон

Фреон

Фреон

Фреон

Фреон

Марка хладагента / гр.

R410A / 400

R410A / 830

R410A / 1060

R410A / 1460

R410A / 3300

R410A / 5000

R410A / 6000

R410A / 7000

R410A / 10000

Габаритные размеры*

Ширина (L), мм

728

890

890

930

1032

1060

1060

1060

1060

Высота (H), мм

503

546

546

651

1255

865

991

991

991

Глубина (C), мм

286

344

344

396

422

1036

1036

1126

1176

Транспортировочные

габариты*

Ширина (L), мм

798

934

934

1010

1125

1070

1070

1070

1070

Высота (H), мм

554

608

608

735

1385

900

1050

1050

1050

Глубина (C), мм

321

382

382

435

485

1100

1100

1140

1140

Транспортировочная масса, кг

27

36

38

52

108

163

175

210

246

Уровень звукового давления, дБ (А)

51

54

54

59

65

67

67

68

71

* Холодильная мощность указана при стандартных параметрах (см. таблицу холодопроизводительности).
** Размеры ККБ с обвязкой не изменяются.
** Размеры ККБ с дополнительными опциями не изменяются.

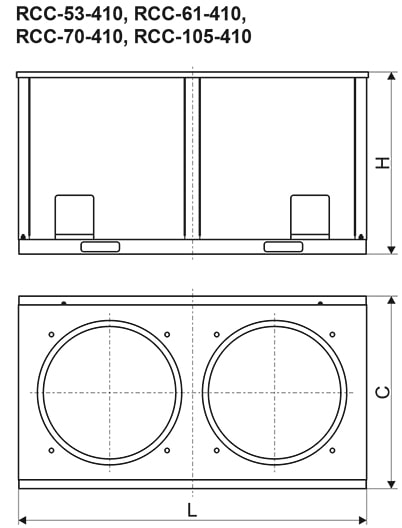

Габаритные размеры ККБ RCC/RCH

ККБ RCC, RCH_Модели 1.jpg

ККБ RCC, RCH_Модели 2.jpg

Холодопроизводительность ККБ RCC/RCH, в зависимости от температуры, кВт

Температура

 наружного воздуха, °С

Температура

 конденсации фреона, °С

Температура кипения, °С

+12,5 °С

+12 °С

+10 °С

+8 °С

+7 °С

+5 °С

+4 °С

+2 °С

RCC-3.2-410

+20 °С

+35 °С

Холодопроизводительность

кВт

4,69

4,62

4,37

4,06

3,91

3,70

3,57

3,35

Потребляемая мощность

кВт

0,83

0,83

0,85

0,87

0,88

0,88

0,89

0,89

+25 °С

+40 °С

Холодопроизводительность

кВт

4,49

4,40

4,14

3,89

3,77

3,52

3,40

3,20

Потребляемая мощность

кВт

0,92

0,93

0,94

0,95

0,96

0,97

0,97

0,97

+30 °С

+45 °С

Холодопроизводительность

кВт

4,27

4,20

3,94

3,73

3,60

3,37

3,25

3,03

Потребляемая мощность

кВт

1,03

1,03

1,03

1,04

1,04

1,05

1,05

1,04

+35 °С

+50 °С

Холодопроизводительность

кВт

4,04

3,99

3,76

3,51

3,40

3,20

3,09

2,89

Потребляемая мощность

кВт

1,13

1,13

1,13

1,13

1,13

1,13

1,12

1,11

+40 °С

+55 °С

Холодопроизводительность

кВт

3,85

3,78

3,55

3,30

3,20

3.00

2,92

2,73

Потребляемая мощность

кВт

1,23

1,23

1,22

1,22

1,22

1,21

1,2

1,19

RCC-5.0-410

+15 °С

+30 °С

Холодопроизводительность

кВт

7,83

7,71

7,20

6,71

6,51

6,07

5,95

5,50

Потребляемая мощность

кВт

0,83

0,85

0,89

0,90

0,91

0,93

0,94

0,95

+20 °С

+35 °С

Холодопроизводительность

кВт

7,42

7,33

6,83

6,39

6,18

5,75

5,48

5,22

Потребляемая мощность

кВт

0,99

1,00

1,03

1,04

1,05

1,06

1,06

1,07

+25 °С

+40 °С

Холодопроизводительность

кВт

7,03

6,89

6,45

6,04

5,83

5,41

5,22

4,84

Потребляемая мощность

кВт

1,16

1,17

1,18

1,19

1,19

1,20

1,20

1,20

+30 °С

+45 °С

Холодопроизводительность

кВт

6,59

6,48

6,05

5,63

5,45

5,07

4,92

4,57

Потребляемая мощность

кВт

1,31

1,31

1,32

1,32

1,32

1,32

1,32

1,31

+35 °С

+50 °С

Холодопроизводительность

кВт

6,15

6,04

5,65

5,25

5,07

4,72

4,57

4,22

Потребляемая мощность

кВт

1,46

1,46

1,47

1,46

1,46

1,46

1,46

1,44

+40 °С

+55 °С

Холодопроизводительность

кВт

5,69

5,6

5,22

4,87

4,69

4,36

4,19

3,87

Потребляемая мощность

кВт

1,62

1,62

1,62

1,61

1,60

1,60

1,60

1,58

+45 °С

+60 °С

Холодопроизводительность

кВт

5,22

5,13

4,79

4,45

4,28

3,99

3,84

3,55

Потребляемая мощность

кВт

1,80

1,80

1,79

1,78

1,77

1,75

1,74

1,73

RCC-6.0-410

+15 °С

+30 °С

Холодопроизводительность

кВт

8,90

8,80

8,20

7,62

7,48

6,98

6,70

6,25

Потребляемая мощность

кВт

0,96

0,97

1,00

1,04

1,06

1,08

1,09

1,10

+20 °С

+35 °С

Холодопроизводительность

кВт

8,40

8,25

7,73

7,30

7,00

6,50

6,25

5,80

Потребляемая мощность

кВт

1,18

1,19

1,20

1,22

1,23

1,24

1,25

1,25

+25 °С

+40 °С

Холодопроизводительность

кВт

7,98

7,88

7,40

6,80

6,52

6,13

5,90

5,46

Потребляемая мощность

кВт

1,36

1,36

1,37

1,38

1,39

1,39

1,39

1,39

+30 °С

+45 °С

Холодопроизводительность

кВт

7,50

7,44

6,88

6,40

6,22

5,80

5,50

5,07

Потребляемая мощность

кВт

1,51

1,51

1,52

1,52

1,53

1,53

1,52

1,52

+35 °С

+50 °С

Холодопроизводительность

кВт

7,00

6,90

6,40

5,91

5,75

5,40

5,10

4,80

Потребляемая мощность

кВт

1,69

1,70

1,70

1,70

1,70

1,70

1,69

1,68

+40 °С

+55 °С

Холодопроизводительность

кВт

6,45

6,35

5,85

5,52

5,40

5,00

4,80

4,50

Потребляемая мощность

кВт

1,90

1,90

1,90

1,90

1,89

1,86

1,85

1,84

+45 °С

+60 °С

Холодопроизводительность

кВт

5,90

5,80

5,47

5,04

4,97

4,59

4,48

4,12

Потребляемая мощность

кВт

2,12

2,12

2,11

2,10

2,09

2,07

2,06

2,03

RCH-7.2-410

+15 °С

+30 °С

Холодопроизводительность

кВт

12,28

12,08

11,28

10,59

10,17

9,52

9,20

8,57

Потребляемая мощность

кВт

1,14

1,15

1,21

1,26

1,29

1,31

1,32

1,33

+20 °С

+35 °С

Холодопроизводительность

кВт

11,64

11,49

10,71

10,03

9,58

9,03

8,73

8,14

Потребляемая мощность

кВт

1,39

1,40

1,43

1,46

1,48

1,50

1,50

1,52

+25 °С

+40 °С

Холодопроизводительность

кВт

11,03

10,83

10,13

9,46

9,14

8,53

8,22

7,66

Потребляемая мощность

кВт

1,61

1,63

1,66

1,68

1,69

1,70

1,70

1,71

+30 °С

+45 °С

Холодопроизводительность

кВт

10,37

10,16

9,52

8,88

8,56

8,00

7,71

7,12

Потребляемая мощность

кВт

1,87

1,88

1,89

1,90

1,91

1,92

1,91

1,91

+35 °С

+50 °С

Холодопроизводительность

кВт

9,68

9,51

8,90

8,25

7,97

7,46

7,18

6,65

Потребляемая мощность

кВт

2,10

2,11

2,12

2,12

2,12

2,11

2,11

2,10

+40 °С

+55 °С

Холодопроизводительность

кВт

9,01

8,83

8,25

7,67

7,43

6,91

6,66

6,18

Потребляемая мощность

кВт

2,37

2,37

2,38

2,38

2,38

2,37

2,36

2,35

+45 °С

+60 °С

Холодопроизводительность

кВт

8,25

8,12

7,58

7,02

6,77

6,34

6,09

5,66

Потребляемая мощность

кВт

2,66

2,66

2,65

2,63

2,62

2,61

2,60

2,59

RCH-13.0-410

+15 °С

+30 °С

Холодопроизводительность

кВт

18,91

18,60

17,26

16,10

15,65

14,50

14,00

13,00

Потребляемая мощность

кВт

2,13

2,15

2,22

2,30

2,32

2,35

2,37

2,40

+20 °С

+35 °С

Холодопроизводительность

кВт

17,92

17,52

16,33

15,30

14,81

13,73

13,15

12,30

Потребляемая мощность

кВт

2,45

2,48

2,54

2,60

2,62

2,67

2,68

2,71

+25 °С

+40 °С

Холодопроизводительность

кВт

16,90

16,50

15,38

14,32

13,97

12,93

12,47

11,70

Потребляемая мощность

кВт

2,81

2,83

2,87

2,90

2,92

2,95

2,97

3,00

+30 °С

+45 °С

Холодопроизводительность

кВт

15,80

15,40

14,41

13,45

13,00

12,11

11,80

11,00

Потребляемая мощность

кВт

3,20

3,21

3,23

3,25

3,25

3,26

3,26

3,25

+35 °С

+50 °С

Холодопроизводительность

кВт

14,60

14,35

13,41

12,50

12,02

11,25

10,93

10,10

Потребляемая мощность

кВт

3,57

3,58

3,59

3,60

3,60

3,59

3,58

3,54

+40 °С

+55 °С

Холодопроизводительность

кВт

13,51

13,20

12,38

11,56

11,10

10,37

10,00

9,25

Потребляемая мощность

кВт

4,00

4,00

4,00

3,98

3,96

3,92

3,91

3,88

+45 °С

+60 °С

Холодопроизводительность

кВт

12,40

12,10

11,33

10,54

10,14

9,44

9,03

8,40

Потребляемая мощность

кВт

4,48

4,47

4,45

4,42

4,40

4,35

4,32

4,29

Температура

 наружного воздуха, °С

Температура кипения, °С

+10 °С

+8 °С

+7 °С

+5 °С

+4 °С

+2 °С

RCC-22-410

+25 °С

Холодопроизводительность

кВт

27,86

26,13

25,37

23,89

23,01

21,74

Потребляемая мощность

кВт

6,80

6,41

6,20

5,92

5,68

5,43

+30 °С

Холодопроизводительность

кВт

26,53

24,88

24,16

22,75

21,91

20,71

Потребляемая мощность

кВт

7,23

6,82

6,59

6,30

6,04

5,77

+32 °С

Холодопроизводительность

кВт

25,63

24,04

23,34

21,98

21,17

20,01

Потребляемая мощность

кВт

7,53

7,11

6,87

6,56

6,30

6,01

+35 °С

Холодопроизводительность

кВт

24,84

23,43

22,75

21,39

20,64

19,50

Потребляемая мощность

кВт

7,80

7,36

7,11

6,79

6,52

6,22

+40 °С

Холодопроизводительность

кВт

23,35

22,03

21,39

20,10

19,40

18,33

Потребляемая мощность

кВт

8,31

7,84

7,57

7,23

6,94

6,63

+43 °С

Холодопроизводительность

кВт

22,18

20,93

20,32

19,10

18,43

17,41

Потребляемая мощность

кВт

8,64

8,15

7,87

7,52

7,22

6,89

+45 °С

Холодопроизводительность

кВт

20,96

19,77

19,20

18,05

17,41

16,46

Потребляемая мощность

кВт

9,03

8,52

8,23

7,86

7,54

7,20

RCC-28-410

+25 °С

Холодопроизводительность

кВт

35,08

32,90

31,94

30,09

28,98

27,38

Потребляемая мощность

кВт

8,58

8,02

7,67

7,33

7,04

6,72

+30 °С

Холодопроизводительность

кВт

33,41

31,34

30,42

28,65

27,60

26,08

Потребляемая мощность

кВт

9,18

8,58

8,21

7,84

7,53

7,19

+32 °С

Холодопроизводительность

кВт

32,28

30,28

29,39

27,69

26,66

25,20

Потребляемая мощность

кВт

9,61

8,98

8,60

8,21

7,88

7,53

+35 °С

Холодопроизводительность

кВт

31,28

29,51

28,65

26,93

25,99

24,56

Потребляемая мощность

кВт

10,01

9,36

8,95

8,55

8,21

7,84

+40 °С

Холодопроизводительность

кВт

29,40

27,74

26,93

25,32

24,43

23,09

Потребляемая мощность

кВт

10,66

9,96

9,54

9,11

8,74

8,35

+43 °С

Холодопроизводительность

кВт

27,93

26,35

25,58

24,05

23,21

21,93

Потребляемая мощность

кВт

11,19

10,46

10,01

9,56

9,18

8,77

+45 °С

Холодопроизводительность

кВт

26,40

24,90

24,18

22,73

21,93

20,73

Потребляемая мощность

кВт

11,70

10,93

10,46

9,99

9,59

9,16

RCC-35-410

+25 °С

Холодопроизводительность

кВт

43,44

40,75

39,56

37,26

35,89

33,91

Потребляемая мощность

кВт

10,48

9,93

9,50

9,08

8,71

8,32

+30 °С

Холодопроизводительность

кВт

41,38

38,81

37,68

35,49

34,18

32,30

Потребляемая мощность

кВт

11,21

10,62

10,17

9,71

9,32

8,90

+32 °С

Холодопроизводительность

кВт

39,98

37,49

36,40

34,29

33,02

31,20

Потребляемая мощность

кВт

11,73

11,12

10,64

10,17

9,76

9,32

+35 °С

Холодопроизводительность

кВт

38,74

36,54

35,48

33,35

32,18

30,41

Потребляемая мощность

кВт

12,22

11,59

11,09

10,59

10,17

9,71

+40 °С

Холодопроизводительность

кВт

36,41

34,35

33,35

31,35

30,25

28,59

Потребляемая мощность

кВт

13,02

12,34

11,81

11,28

10,83

10,34

+43 °С

Холодопроизводительность

кВт

34,59

32,63

31,68

29,78

28,74

27,16

Потребляемая мощность

кВт

13,67

12,96

12,40

11,84

11,37

10,86

+45 °С

Холодопроизводительность

кВт

32,69

30,84

29,94

28,14

27,16

25,67

Потребляемая мощность

кВт

14,15

13,41

12,83

12,26

11,76

11,24

RCC-45-410

+25 °С

Холодопроизводительность

кВт

56,11

52,92

51,09

48,12

46,34

43,79

Потребляемая мощность

кВт

13,36

12,49

11,95

11,41

10,96

10,46

+30 °С

Холодопроизводительность

кВт

53,43

50,12

48,66

45,83

44,14

41,71

Потребляемая мощность

кВт

14,53

13,58

12,99

12,41

11,91

11,37

+32 °С

Холодопроизводительность

кВт

51,63

48,42

47,01

44,28

42,64

40,30

Потребляемая мощность

кВт

15,21

14,21

13,60

12,99

12,47

11,91

+35 °С

Холодопроизводительность

кВт

50,03

47,19

45,82

43,07

41,56

39,28

Потребляемая мощность

кВт

16,01

14,96

14,32

13,67

13,13

12,54

+40 °С

Холодопроизводительность

кВт

47,02

44,36

43,07

40,49

39,07

36,92

Потребляемая мощность

кВт

17,42

16,28

15,58

14,88

14,28

13,64

+43 °С

Холодопроизводительность

кВт

44,67

42,14

40,92

38,46

37,12

35,07

Потребляемая мощность

кВт

18,46

17,26

16,51

15,77

15,14

14,46

+45 °С

Холодопроизводительность

кВт

42,22

39,83

38,67

36,35

35,07

33,15

Потребляемая мощность

кВт

19,30

18,03

17,26

16,48

15,82

15,11


МАРКИРОВКА:

Блок компрессорно-конденсаторный RCC-5.0-410
                где:    RC – компрессорно-конденсаторный блок;
                          RCC - только охлаждение, RCH - охлаждение и нагрев;
                          5,0 - холодопроизводительность, кВт;
                          410 – тип хладагента (R410a).

Соединительный комплект для ККБ серий RCC/RCH

С соединительными комплектами для обвязки можно ознакомиться в следующем разделе.

Рекомендации по проектированию и монтажу ККБ серий  RCC/RCH

1. Прокладка трубопроводов

При прокладке фреонопроводов для обеспечения циркуляции масла по фреоновому контуру системы необходимо учитывать схему установки: ККБ выше секции испарителя или ККБ ниже секции испарителя.
Горизонтальные трассы фреонопроводов прокладываются с уклоном не менее 1,2% (12 мм/м) вверх от ККБ в сторону испарителя.
При проектировании или монтаже фреонопроводов необходимо минимизировать длину и перепады высот, а так же избегать излишних поворотов. Во избежание резких поворотов заменяйте отводы 90° с большим сопротивлением на отводы 45° с меньшим сопротивлением.
В случае установки ККБ выше секции испарителя необходимо предусмотреть устройство маслоподъемных петель как указано на схеме соединения ККБ выше испарителя.
Высота расположения между ККБ и испарителем не более 3 м. Если высота больше 3 м - необходимо устройство масловозвратной петли через каждые 3,5 м, как указано на схеме ниже.
В случае общей протяженности трубопроводов (горизонтальных и вертикальных участков) более 15 м - необходимо производить перерасчет диаметров трубопроводов и холодопроизводительности компрессорно-конденсаторных блоков, а так же произвести перерасчет дозы заправки хладагентом согласно паспорту на изделие.

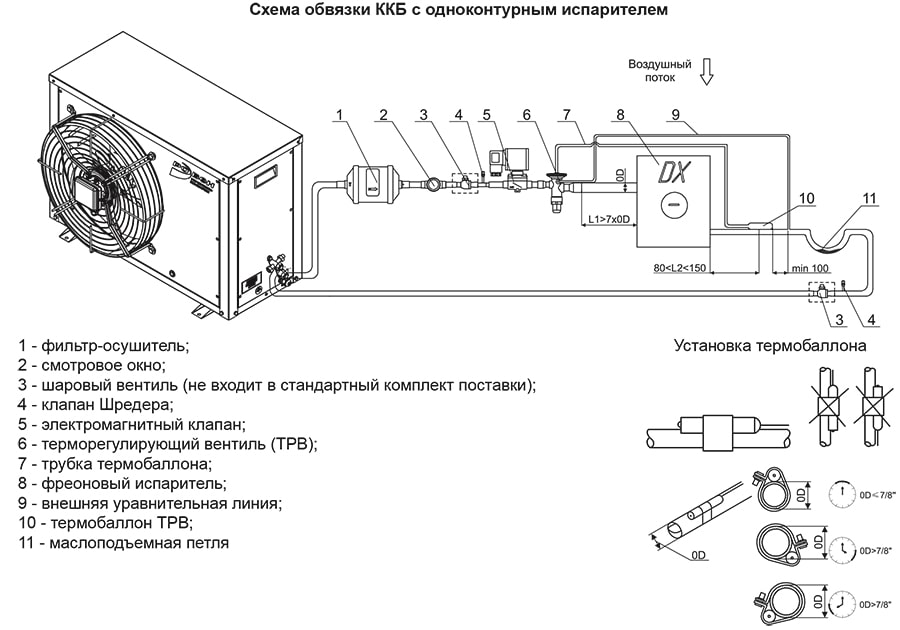

ККБ_схема соединения.jpg

2. Монтаж ККБ

При монтаже компрессорно-конденсаторного блока необходимо обеспечить:
- установку в сухом и хорошо проветриваемом месте
- установку на ровной горизонтальной поверхности
- отсутствие препятствий со стороны осевого вентилятора и фреонового конденсатора
- доступ для подключения фреонопроводов, установки и последующей замены фильтра-осушителя
- доступ для подключения силового кабеля
- легкий доступ для обслуживания блока управления  и очистки теплообменника от загрязнения
- отсутствие других источников тепла
- наличие защитного (не прозрачного) экрана от прямых солнечных лучей

ККБ RCC, RCH_Проектирование 1.jpg

ККБ RCC, RCH_Проектирование 2.jpg

ККБ RCC, RCH_Проектирование 3.jpg




Не представленные в наличии модели доступны к поставке под заказ

Оповестить о поступлении

Спасибо за обращение!
Наш менеджер свяжется с вами.

Всю необходимую информацию также можно получить по телефону «горячей линии»

+ 7 800 200 93 96 получить консультацию
Участник
TopClimat
Сайт использует файлы cookie, которые позволяют узнавать вас и получать информацию о вашем пользовательском опыте.
Хорошо
Telegram
ВКонтакте
Youtube
КАТАЛОГ ПРОДУКЦИИ
ПРОЕКТИРОВЩИКАМ
О КОМПАНИИ
ЗАГРУЗКИ
+7 800 200-93-96
Многоканальный
+7 800 200-16-50
Интернет-магазин
+7 (495) 646-23-90
Офис продаж
© 2024 ООО «РОВЕН-Регионы»
Сделано в
