Зонты вентиляционные кухонные ЗВК

Описание
Характеристики
Сопутствующие товары
Скачать прайс-лист
18 мая 2018 181.1 kb

Компания РОВЕН предлагает купить зонты вентиляционные кухонные звк в Москве по выгодной цене. Приглашаем посетить наш офис по адресу: г. Москва, ул. Южнопортовая, д.7 стр.7 оф. 403. Вы также можете позвонить по телефону +7 495 646 23 90, наши специалисты ответят на все ваши вопросы.

Зонты вентиляционные кухонные ЗВК (местные вентиляционные отсосы) устанавливаются над тепловым оборудованием для улавливания избыточного тепла, влаги, продуктов сгорания и улучшения микроклиматических условий в рабочей зоне горячих цехов на предприятиях общественного питания. В зависимости от необходимости организации вытяжки, либо притока и вытяжки зонты изготавливаются приточно-вытяжные (ПВ) и вытяжные (В).

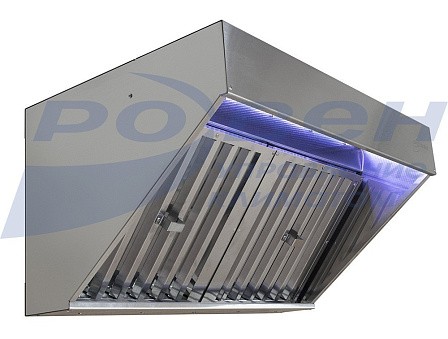

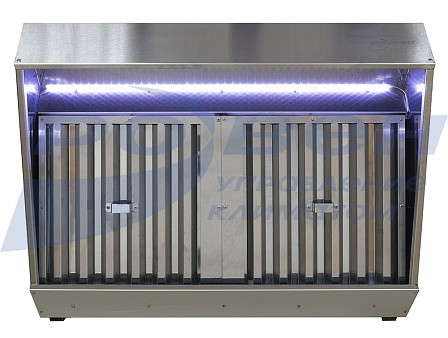

Зонты ЗВК представляют собой вентиляционный короб навесного типа, изготовленный из шлифованной листовой нержавеющей стали, в котором размещены устройства для вытяжной (фильтр) и приточной (рассеиватель) вентиляции. Зонты вытяжные бескаркасные. Зонты ЗВК изготавливаются 4х видов:

  • трапециальный (Т),
  • трапециальный с козырьком (ТК),
  • прямоугольный усеченный (ПУ),
  • прямоугольный (П).

Каждый из видов может быть изготовлен как в пристенном (П), так и в островном (О) исполнении.
Каждый зонт комплектуется лабиринтными фильтрамии жиросборниками (лотками для сбора жира), которые устанавливаются без использования инструмента. Для удобства установки фильтры оснащены ручками. По желанию Заказчика возможна установка сливного патрубка, для присоединения ПВХ шланга, и направления слива в канализацию; замена лабиринтных фильтров на сетчатые.
Во все зонты ЗВК устанавливаются вытяжные и/или приточные патрубки круглого сечения высотой 50 мм. Подсоединение приточной и вытяжной вентиляции к магистральному воздухопроводу производят сверху к патрубкам.
В вентиляционных отсосах типа ТК, П, ПУ возможна установка потолочных светильников. Количество светильников, их марка и расположение выключателя оговариваются при заказе. Светильники, установленные на зонтах, не должны располагаться непосредственно над тепловыми (жарочными) поверхностями! При выборе любого количества и вида осветительных приборов зонты ЗВК комплектуются выключателем, который выносится на переднюю панель зонта.

Данные для расчета зонтов ЗВК

Сопротивление фильтра при расходе воздуха 500 м³/ч, Па

75-100

Проходное сечение погонного метра вытяжного фильтра*, м2

0,0405

Производительность погонного метра вытяжного фильтра*, м3/ч

900-1080*

* Высота устанавливаемых фильтров зависит от высоты зонта. Производительность фильтра при скрости воздуха 0,5-0,6 м/с в рабочей зоне.

Количество патрубков в базовом исполнении в зависимости от габаритных размеров ЗВК

Ширина (А), мм

Глубина (В), мм

Количество патрубков, шт.

вытяжная вентиляция

приточная вентиляция

500

500

600

700

800

900

1000

1100

1200

1300

1

1

800

900

1000

1100

2

2

1200

1300

1400

1600

1800

2000

3

3

Размер и количество фильтров, производительность ЗВК, масса изделия обусловлены габаритными размерами вытяжных зонтов и рассчитываются при заказе зонтов ЗВК.

Габаритные и присоединительные размеры вытяжных зонтов (мм)


Габаритные и присоединительные размеры приточно-вытяжных зонтов (мм)


Рекомендации по установке и монтажу

Общая длина линии устанавливаемых вытяжных зонтов, конструкция и длина фермы определяется в соответствии с линией фронта оборудования.

Выбор ширины зонта обусловлен габаритными размерами укрываемого оборудования, наличием приточной секции, осветительного оборудования.

Рекомендуемая высота подвески зонтов ЗВК над уровнем пола:

  • типа Т/ТК - 1,5-1,6м;

  • типа П/ПУ - 1,9-2,0м.


Данные рекомендации действительны для зонтов островного типа аналогично по оси симметрии.

В конструкции зонтов ЗВК предусмотрены отверстия и кронштейны для крепления к стене или потолку.


По желанию Заказчика в конструкцию вводятся элементы для стягивания зонтов ЗВК между собой - островом или в линию.При стягивании зонтов пристенного типа островом приточные и вытяжные патрубки для каждого зонта сохраняются. При заказе зонтов островного типа воздухопроводы максимально объединяются, образуя общий воздухопровод отдельно для вытяжной и отдельно для приточной секций.

При подвеске к потолку большого количества вентотсосов стянутых между собой, может возникнуть необходимость в изготовлении жесткой рамы, предотвращающей деформацию массива зонтов.

ЗВК приточно-вытяжные, пристенные

Расход приточного воздуха приточно-вытяжных, пристенных, трапециальных зонтов
Возможные комплектации:


Обозначение Размеры Патрубки кол-во, шт. / D, мм Кол-во фильтров, шт.     Расход приточного воздуха, м3/ч
А, мм В, мм Н, мм Вытяжка Приток
Зонт ЗВК-СВ/СБ-ПВ-П-500х600х400-Т-Л/С-ЖЛ/ЖЛК-БК 500 600 400 1/200 1/200 1 200
Зонт ЗВК-СВ/СБ-ПВ-П-800х600х400-Т-Л/С-ЖЛ/ЖЛК-БК 800 600 400 1/250 1/250 2 400
Зонт ЗВК-СВ/СБ-ПВ-П-1000х600х400-Т-Л/С-ЖЛ/ЖЛК-БК 1000 600 400 1/250 1/250 2 500
Зонт ЗВК-СВ/СБ-ПВ-П-1200х600х400-Т-Л/С-ЖЛ/ЖЛК-БК 1200 600 400 2/250 2/250 2 600
Зонт ЗВК-СВ/СБ-ПВ-П-1600х600х400-Т-Л/С-ЖЛ/ЖЛК-БК 1600 600 400 2/250 2/250 3 800
Зонт ЗВК-СВ/СБ-ПВ-П-1800х600х400-Т-Л/С-ЖЛ/ЖЛК-БК 1800 600 400 2/250 2/250 3 900
Зонт ЗВК-СВ/СБ-ПВ-П-2000х600х400-Т-Л/С-ЖЛ/ЖЛК-БК 2000 600 400 3/250 3/250 4 1000
Зонт ЗВК-СВ/СБ-ПВ-П-500х800х400-Т-Л/С-ЖЛ/ЖЛК-БК 500 800 400 1/200 1/200 1 200
Зонт ЗВК-СВ/СБ-ПВ-П-800х800х400-Т-Л/С-ЖЛ/ЖЛК-БК 800 800 400 1/250 1/250 2 400
Зонт ЗВК-СВ/СБ-ПВ-П-1000х800х400-Т-Л/С-ЖЛ/ЖЛК-БК 1000 800 400 1/250 1/300 2 500
Зонт ЗВК-СВ/СБ-ПВ-П-1200х800х400-Т-Л/С-ЖЛ/ЖЛК-БК 1200 800 400 2/250 1/300 2 600
Зонт ЗВК-СВ/СБ-ПВ-П-1600х800х400-Т-Л/С-ЖЛ/ЖЛК-БК 1600 800 400 2/250 1/350 3 800
Зонт ЗВК-СВ/СБ-ПВ-П-1800х800х400-Т-Л/С-ЖЛ/ЖЛК-БК 1800 800 400 2/250 1/350 3 900
Зонт ЗВК-СВ/СБ-ПВ-П-2000х800х400-Т-Л/С-ЖЛ/ЖЛК-БК 2000 800 400 3/250 1/400 4 1000
Зонт ЗВК-СВ/СБ-ПВ-П-500х1000х400-Т-Л/С-ЖЛ/ЖЛК-БК 500 1000 400 1/200 1/200 1 200
Зонт ЗВК-СВ/СБ-ПВ-П-800х1000х400-Т-Л/С-ЖЛ/ЖЛК-БК 800 1000 400 1/250 1/250 2 400
Зонт ЗВК-СВ/СБ-ПВ-П-1000х1000х400-Т-Л/С-ЖЛ/ЖЛК-БК 1000 1000 400 1/200 1/300 2 500
Зонт ЗВК-СВ/СБ-ПВ-П-1200х1000х400-Т-Л/С-ЖЛ/ЖЛК-БК 1200 1000 400 2/250 1/300 2 600
Зонт ЗВК-СВ/СБ-ПВ-П-1600х1000х400-Т-Л/С-ЖЛ/ЖЛК-БК 1600 1000 400 2/250 1/350 3 800
Зонт ЗВК-СВ/СБ-ПВ-П-1800х1000х400-Т-Л/С-ЖЛ/ЖЛК-БК 1800 1000 400 2/250 1/350 3 900
Зонт ЗВК-СВ/СБ-ПВ-П-2000х1000х400-Т-Л/С-ЖЛ/ЖЛК-БК 2000 1000 400 3/250 1/400 4 1000
Зонт ЗВК-СВ/СБ-ПВ-П-500х1200х400-Т-Л/С-ЖЛ/ЖЛК-БК 500 1200 400 1/200 1/200 1 200
Зонт ЗВК-СВ/СБ-ПВ-П-800х1200х400-Т-Л/С-ЖЛ/ЖЛК-БК 800 1200 400 1/250 1/250 2 400
Зонт ЗВК-СВ/СБ-ПВ-П-1000х1200х400-Т-Л/С-ЖЛ/ЖЛК-БК 1000 1200 400 1/250 1/300 2 500
Зонт ЗВК-СВ/СБ-ПВ-П-1200х1200х400-Т-Л/С-ЖЛ/ЖЛК-БК 1200 1200 400 2/250 1/300 2 600
Зонт ЗВК-СВ/СБ-ПВ-П-1600х1200х400-Т-Л/С-ЖЛ/ЖЛК-БК 1600 1200 400 2/250 1/350 3 800
Зонт ЗВК-СВ/СБ-ПВ-П-1800х1200х400-Т-Л/С-ЖЛ/ЖЛК-БК 1800 1200 400 2/250 1/350 3 900
Зонт ЗВК-СВ/СБ-ПВ-П-2000х1200х400-Т-Л/С-ЖЛ/ЖЛК-БК 2000 1200 400 3/250 1/400 4 1000


Расход приточного воздуха приточно-вытяжных, пристенных, трапециальных зонтов с козырьком
Возможные комплектации:


Обозначение Размеры Патрубки кол-во, шт. / D, мм Кол-во фильтров, шт. Кол-во светильник-ов, шт. Расход приточного воздуха, м3/ч
А, мм В, мм Н, мм Вытяжка Приток
Зонт ЗВК-СВ/СБ-ПВ-П-500х700х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 500 700 400 1/200 1/200 1 1 200
Зонт ЗВК-СВ/СБ-ПВ-П-800х700х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 800 700 400 1/250 1/250 2 2 400
Зонт ЗВК-СВ/СБ-ПВ-П-1000х700х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1000 700 400 1/250 1/250 2 2 500
Зонт ЗВК-СВ/СБ-ПВ-П-1200х700х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1200 700 400 2/250 2/250 2 2 600
Зонт ЗВК-СВ/СБ-ПВ-П-1600х700х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1600 700 400 2/250 2/250 3 2 800
Зонт ЗВК-СВ/СБ-ПВ-П-1800х700х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1800 700 400 2/250 2/250 3 2 900
Зонт ЗВК-СВ/СБ-ПВ-П-2000х700х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 2000 700 400 3/250 3/250 4 3 1000
Зонт ЗВК-СВ/СБ-ПВ-П-500х900х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 500 900 400 1/200 1/200 1 1 200
Зонт ЗВК-СВ/СБ-ПВ-П-800х900х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 800 900 400 1/250 1/250 2 2 400
Зонт ЗВК-СВ/СБ-ПВ-П-1000х900х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1000 900 400 1/250 1/300 2 2 500
Зонт ЗВК-СВ/СБ-ПВ-П-1200х900х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1200 900 400 2/250 1/300 2 2 600
Зонт ЗВК-СВ/СБ-ПВ-П-1600х900х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1600 900 400 2/250 1/350 3 2 800
Зонт ЗВК-СВ/СБ-ПВ-П-1800х900х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1800 900 400 2/250 1/350 3 2 900
Зонт ЗВК-СВ/СБ-ПВ-П-2000х900х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 2000 900 400 3/250 1/400 4 3 1000
Зонт ЗВК-СВ/СБ-ПВ-П-500х1100х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 500 1100 400 1/200 1/200 1 1 200
Зонт ЗВК-СВ/СБ-ПВ-П-800х1100х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 800 1100 400 1/250 1/250 2 2 400
Зонт ЗВК-СВ/СБ-ПВ-П-1000х1100х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1000 1100 400 1/200 1/300 2 2 500
Зонт ЗВК-СВ/СБ-ПВ-П-1200х1100х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1200 1100 400 2/250 1/300 2 2 600
Зонт ЗВК-СВ/СБ-ПВ-П-1600х1100х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1600 1100 400 2/250 1/350 3 2 800
Зонт ЗВК-СВ/СБ-ПВ-П-1800х1100х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1800 1100 400 2/250 1/350 3 2 900
Зонт ЗВК-СВ/СБ-ПВ-П-2000х1100х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 2000 1100 400 3/250 1/400 4 3 1000
Зонт ЗВК-СВ/СБ-ПВ-П-500х1300х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 500 1300 400 1/200 1/200 1 1 200
Зонт ЗВК-СВ/СБ-ПВ-П-800х1300х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 800 1300 400 1/250 1/250 2 2 400
Зонт ЗВК-СВ/СБ-ПВ-П-1000х1300х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1000 1300 400 1/250 1/300 2 2 500
Зонт ЗВК-СВ/СБ-ПВ-П-1200х1300х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1200 1300 400 2/250 1/300 2 2 600
Зонт ЗВК-СВ/СБ-ПВ-П-1600х1300х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1600 1300 400 2/250 1/350 3 2 800
Зонт ЗВК-СВ/СБ-ПВ-П-1800х1300х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1800 1300 400 2/250 1/350 3 2 900
Зонт ЗВК-СВ/СБ-ПВ-П-2000х1300х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 2000 1300 400 3/250 1/400 4 3 1000

Расход приточного воздуха приточно-вытяжных, пристенных, прямоугольных зонтов
Возможные комплектации:


Обозначение Размеры Патрубки кол-во, шт. / D, мм Кол-во фильтров, шт. Кол-во светильник-ов, шт. Расход приточного воздуха, м3/ч
А, мм В, мм Н, мм Вытяжка Приток
Зонт ЗВК-СВ/СБ-ПВ-П-2000х800х400-П-Л/С-ЖЛ/ЖЛК-БК 2000 800 400 3/250 3/250 4 - 1700
Зонт ЗВК-СВ/СБ-ПВ-П-500х1000х400-П-Л/С-ЖЛ/ЖЛК-БК 500 1000 400 1/200 1/200 1 - 380
Зонт ЗВК-СВ/СБ-ПВ-П-500х1100х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 500 1100 400 1/200 1/200 1 1 380
Зонт ЗВК-СВ/СБ-ПВ-П-800х1000х400-П-Л/С-ЖЛ/ЖЛК-БК 800 1000 400 1/250 1/250 2 - 650
Зонт ЗВК-СВ/СБ-ПВ-П-800х1100х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 800 1100 400 1/250 1/250 2 2 650
Зонт ЗВК-СВ/СБ-ПВ-П-1000х1000х400-П-Л/С-ЖЛ/ЖЛК-БК 1000 1000 400 1/250 2/250 2 - 850
Зонт ЗВК-СВ/СБ-ПВ-П-1000х1100х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1000 1100 400 1/250 2/250 2 2 850
Зонт ЗВК-СВ/СБ-ПВ-П-1200х1000х400-П-Л/С-ЖЛ/ЖЛК-БК 1200 1000 400 2/250 2/250 2 - 1000
Зонт ЗВК-СВ/СБ-ПВ-П-1200х1100х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1200 1100 400 2/250 2/250 2 2 1000
Зонт ЗВК-СВ/СБ-ПВ-П-1600х1000х400-П-Л/С-ЖЛ/ЖЛК-БК 1600 1000 400 2/250 2/250 3 - 1300
Зонт ЗВК-СВ/СБ-ПВ-П-1600х1100х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1600 1100 400 2/250 2/250 3 2 1300
Зонт ЗВК-СВ/СБ-ПВ-П-1800х1000х400-П-Л/С-ЖЛ/ЖЛК-БК 1800 1000 400 2/250 2/250 3 - 1500
Зонт ЗВК-СВ/СБ-ПВ-П-1800х1100х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1800 1100 400 2/250 2/250 3 2 1500
Зонт ЗВК-СВ/СБ-ПВ-П-2000х1000х400-П-Л/С-ЖЛ/ЖЛК-БК 2000 1000 400 3/250 3/250 4 - 1700
Зонт ЗВК-СВ/СБ-ПВ-П-2000х1100х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 2000 1100 400 3/250 3/250 4 3 1700
Зонт ЗВК-СВ/СБ-ПВ-П-500х1200х400-П-Л/С-ЖЛ/ЖЛК-БК 500 1200 400 1/200 1/200 1 - 380
Зонт ЗВК-СВ/СБ-ПВ-П-500х1300х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 500 1300 400 1/200 1/200 1 1 380
Зонт ЗВК-СВ/СБ-ПВ-П-800х1200х400-П-Л/С-ЖЛ/ЖЛК-БК 800 1200 400 1/250 1/250 2 - 650
Зонт ЗВК-СВ/СБ-ПВ-П-800х1300х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 800 1300 400 1/250 1/250 2 2 650
Зонт ЗВК-СВ/СБ-П-П-1000х1200х400-П-Л/С-ЖЛ/ЖЛК-БК 1000 1200 400 1/250 2/250 2 - 850
Зонт ЗВК-СВ/СБ-ПВ-П-1000х1300х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1000 1300 400 1/250 2/250 2 2 850
Зонт ЗВК-СВ/СБ-ПВ-П-1200х1200х400-П-Л/С-ЖЛ/ЖЛК-БК 1200 1200 400 2/250 2/250 2 - 1000
Зонт ЗВК-СВ/СБ-ПВ-П-1200х1300х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1200 1300 400 2/250 2/250 2 2 1000
Зонт ЗВК-СВ/СБ-ПВ-П-1600х1200х400-П-Л/С-ЖЛ/ЖЛК-БК 1600 1200 400 2/250 2/250 3 - 1300
Зонт ЗВК-СВ/СБ-ПВ-П-1600х1300х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1600 1300 400 2/250 2/250 3 2 1300
Зонт ЗВК-СВ/СБ-ПВ-П-1800х1200х400-П-Л/С-ЖЛ/ЖЛК-БК 1800 1200 400 2/250 2/250 3 - 1500
Зонт ЗВК-СВ/СБ-ПВ-П-1800х1300х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1800 1300 400 2/250 2/250 3 2 1500
Зонт ЗВК-СВ/СБ-ПВ-П-2000х1200х400-П-Л/С-ЖЛ/ЖЛК-БК 2000 1200 400 3/250 3/250 4 - 1700
Зонт ЗВК-СВ/СБ-ПВ-П-2000х1300х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 2000 1300 400 3/250 3/250 4 3 1700


Расход приточного воздуха приточно-вытяжных, пристенных, прямоугольных усеченных зонтов
Возможные комплектации:

Обозначение Размеры Патрубки кол-во, шт. / D, мм Кол-во фильтров, шт. Кол-во светильник-ов, шт. Расход приточного воздуха, м3/ч
А, мм В, мм Н, мм Вытяжка Приток
Зонт ЗВК-СВ/СБ-ПВ-П-500х1000х400-ПУ-Л/С-ЖЛ/ЖЛК-БК 500 1000 400 1/200 1/200 1 - 380
Зонт ЗВК-СВ/СБ-ПВ-П-500х1100х400-ПУ-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 500 1100 400 1/200 1/200 1 1 380
Зонт ЗВК-СВ/СБ-ПВ-П-800х1000х400-ПУ-Л/С-ЖЛ/ЖЛК-БК 800 1000 400 1/250 1/250 2 - 650
Зонт ЗВК-СВ/СБ-ПВ-П-800х1100х400-ПУ-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 800 1100 400 1/250 1/250 2 2 650
Зонт ЗВК-СВ/СБ-ПВ-П-1000х1000х400-ПУ-Л/С-ЖЛ/ЖЛК-БК 1000 1000 400 1/250 2/250 2 - 850
Зонт ЗВК-СВ/СБ-ПВ-П-1000х1100х400-ПУ-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1000 1100 400 1/250 2/250 2 2 850
Зонт ЗВК-СВ/СБ-ПВ-П-1200х1000х400-ПУ-Л/С-ЖЛ/ЖЛК-БК 1200 1000 400 2/250 2/250 2 - 1000
Зонт ЗВК-СВ/СБ-ПВ-П-1200х1100х400-ПУ-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1200 1100 400 2/250 2/250 2 2 1000
Зонт ЗВК-СВ/СБ-ПВ-П-1600х1000х400-ПУ-Л/С-ЖЛ/ЖЛК-БК 1600 1000 400 2/250 2/250 3 - 1300
Зонт ЗВК-СВ/СБ-ПВ-П-1600х1100х400-ПУ-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1600 1100 400 2/250 2/250 3 2 1300
Зонт ЗВК-СВ/СБ-ПВ-П-1800х1000х400-ПУ-Л/С-ЖЛ/ЖЛК-БК 1800 1000 400 2/250 2/250 3 - 1500
Зонт ЗВК-СВ/СБ-ПВ-П-1800х1100х400-ПУ-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1800 1100 400 2/250 2/250 3 2 1500
Зонт ЗВК-СВ/СБ-ПВ-П-2000х1000х400-ПУ-Л/С-ЖЛ/ЖЛК-БК 2000 1000 400 3/250 3/250 4 - 1700
Зонт ЗВК-СВ/СБ-ПВ-П-2000х1100х400-ПУ-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 2000 1100 400 3/250 3/250 4 3 1700
Зонт ЗВК-СВ/СБ-ПВ-П-500х1200х400-ПУ-Л/С-ЖЛ/ЖЛК-БК 500 1200 400 1/200 1/200 1 - 380
Зонт ЗВК-СВ/СБ-ПВ-П-500х1300х400-ПУ-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 500 1300 400 1/200 1/200 1 1 380
Зонт ЗВК-СВ/СБ-ПВ-П-800х1200х400-ПУ-Л/С-ЖЛ/ЖЛК-БК 800 1200 400 1/250 1/250 2 - 650
Зонт ЗВК-СВ/СБ-ПВ-П-800х1300х400-ПУ-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 800 1300 400 1/250 1/250 2 2 650
Зонт ЗВК-СВ/СБ-П-П-1000х1200х400-ПУ-Л/С-ЖЛ/ЖЛК-БК 1000 1200 400 1/250 2/250 2 - 850
Зонт ЗВК-СВ/СБ-ПВ-П-1000х1300х400-ПУ-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1000 1300 400 1/250 2/250 2 2 850
Зонт ЗВК-СВ/СБ-ПВ-П-1200х1200х400-ПУ-Л/С-ЖЛ/ЖЛК-БК 1200 1200 400 2/250 2/250 2 - 1000
Зонт ЗВК-СВ/СБ-ПВ-П-1200х1300х400-ПУ-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1200 1300 400 2/250 2/250 2 2 1000
Зонт ЗВК-СВ/СБ-ПВ-П-1600х1200х400-ПУ-Л/С-ЖЛ/ЖЛК-БК 1600 1200 400 2/250 2/250 3 - 1300
Зонт ЗВК-СВ/СБ-ПВ-П-1600х1300х400-ПУ-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1600 1300 400 2/250 2/250 3 2 1300
Зонт ЗВК-СВ/СБ-ПВ-П-1800х1200х400-ПУ-Л/С-ЖЛ/ЖЛК-БК 1800 1200 400 2/250 2/250 3 - 1500
Зонт ЗВК-СВ/СБ-ПВ-П-1800х1300х400-ПУ-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1800 1300 400 2/250 2/250 3 2 1500
Зонт ЗВК-СВ/СБ-ПВ-П-2000х1200х400-ПУ-Л/С-ЖЛ/ЖЛК-БК 2000 1200 400 3/250 3/250 4 - 1700
Зонт ЗВК-СВ/СБ-ПВ-П-2000х1300х400-ПУ-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 2000 1300 400 3/250 3/250 4 3 1700

ЗВК приточно-вытяжные, островные

Расход приточного воздуха приточно-вытяжных, островных, трапециальных зонтов
Возможные комплектации:

Обозначение Размеры Патрубки кол-во, шт. / D, мм Кол-во фильтров, шт. Расход приточного воздуха, м3/ч
А, мм В, мм Н, мм Вытяжка Приток
Зонт ЗВК-СВ/СБ-ПВ-О-500х1200х400-Т-Л/С-ЖЛ/ЖЛК-БК 500 1200 400 1/300 2/180 2 400
Зонт ЗВК-СВ/СБ-ПВ-О-800х1200х400-Т-Л/С-ЖЛ/ЖЛК-БК 800 1200 400 1/300 4/180 4 900
Зонт ЗВК-СВ/СБ-ПВ-О-1000х1200х400-Т-Л/С-ЖЛ/ЖЛК-БК 1000 1200 400 1/350 4/180 4 1100
Зонт ЗВК-СВ/СБ-ПВ-О-1200х1200х400-Т-Л/С-ЖЛ/ЖЛК-БК 1200 1200 400 1/400 6/180 4 1300
Зонт ЗВК-СВ/СБ-ПВ-О-1600х1200х400-Т-Л/С-ЖЛ/ЖЛК-БК 1600 1200 400 2/350 6/180 6 1800
Зонт ЗВК-СВ/СБ-ПВ-О-1800х1200х400-Т-Л/С-ЖЛ/ЖЛК-БК 1800 1200 400 2/350 6/180 6 1950
Зонт ЗВК-СВ/СБ-ПВ-О-2000х1200х400-Т-Л/С-ЖЛ/ЖЛК-БК 2000 1200 400 2/400 8/180 8 2200
Зонт ЗВК-СВ/СБ-ПВ-О-500х1600х400-Т-Л/С-ЖЛ/ЖЛК-БК 500 1600 400 1/300 2/200 2 400
Зонт ЗВК-СВ/СБ-ПВ-О-800х1600х400-Т-Л/С-ЖЛ/ЖЛК-БК 800 1600 400 1/300 2/250 4 900
Зонт ЗВК-СВ/СБ-ПВ-О-1000х1600х400-Т-Л/С-ЖЛ/ЖЛК-БК 1000 1600 400 1/350 2/250 4 1100
Зонт ЗВК-СВ/СБ-ПВ-О-1200х1600х400-Т-Л/С-ЖЛ/ЖЛК-БК 1200 1600 400 1/400 2/300 4 1300
Зонт ЗВК-СВ/СБ-ПВ-О-1600х1600х400-Т-Л/С-ЖЛ/ЖЛК-БК 1600 1600 400 2/350 2/300 6 1800
Зонт ЗВК-СВ/СБ-ПВ-О-1800х1600х400-Т-Л/С-ЖЛ/ЖЛК-БК 1800 1600 400 2/350 4/300 6 1950
Зонт ЗВК-СВ/СБ-ПВ-О-2000х1600х400-Т-Л/С-ЖЛ/ЖЛК-БК 2000 1600 400 2/400 4/350 8 2200
Зонт ЗВК-СВ/СБ-ПВ-О-500х2000х400-Т-Л/С-ЖЛ/ЖЛК-БК 500 2000 400 1/300 2/200 2 400
Зонт ЗВК-СВ/СБ-ПВ-О-800х2000х400-Т-Л/С-ЖЛ/ЖЛК-БК 800 2000 400 1/300 2/250 4 900
Зонт ЗВК-СВ/СБ-ПВ-О-1000х2000х400-Т-Л/С-ЖЛ/ЖЛК-БК 1000 2000 400 1/350 2/250 4 1100
Зонт ЗВК-СВ/СБ-ПВ-О-1200х2000х400-Т-Л/С-ЖЛ/ЖЛК-БК 1200 2000 400 1/400 2/300 4 1300
Зонт ЗВК-СВ/СБ-ПВ-О-1600х2000х400-Т-Л/С-ЖЛ/ЖЛК-БК 1600 2000 400 2/350 2/300 6 1800
Зонт ЗВК-СВ/СБ-ПВ-О-1800х2000х400-Т-Л/С-ЖЛ/ЖЛК-БК 1800 2000 400 2/350 2/350 6 1950
Зонт ЗВК-СВ/СБ-ПВ-О-2000х2000х400-Т-Л/С-ЖЛ/ЖЛК-БК 2000 2000 400 2/400 2/400 8 2200


Расход приточного воздуха приточно-вытяжных, островных, трапециальных зонтов с козырьком
Возможные комплектации:

Обозначение Размеры Патрубки кол-во, шт. / D, мм Кол-во фильтров, шт. Кол-во светильник-ов, шт. Расход приточного воздуха, м3/ч
А, мм В, мм Н, мм Вытяжка Приток
Зонт ЗВК-СВ/СБ-ПВ-О-500х1400х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 500 1400 400 1/300 2/180 2 2 400
Зонт ЗВК-СВ/СБ-ПВ-О-800х1400х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 800 1400 400 1/300 4/180 4 2 900
Зонт ЗВК-СВ/СБ-ПВ-О-1000х1400х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1000 1400 400 1/350 4/180 4 2 1100
Зонт ЗВК-СВ/СБ-ПВ-О-1200х1400х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1200 1400 400 1/400 6/180 4 2 1300
Зонт ЗВК-СВ/СБ-ПВ-О-1600х1400х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1600 1400 400 2/350 6/180 6 4 1800
Зонт ЗВК-СВ/СБ-ПВ-О-1800х1400х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1800 1400 400 2/350 6/180 6 4 1950
Зонт ЗВК-СВ/СБ-ПВ-О-2000х1400х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 2000 1400 400 2/400 8/180 8 6 2200
Зонт ЗВК-СВ/СБ-ПВ-О-500х1600х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 500 1600 400 1/300 2/200 2 2 400
Зонт ЗВК-СВ/СБ-ПВ-О-800х1600х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 800 1600 400 1/300 2/250 4 2 900
Зонт ЗВК-СВ/СБ-ПВ-О-1000х1600х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1000 1600 400 1/350 2/250 4 2 1100
Зонт ЗВК-СВ/СБ-ПВ-О-1200х1600х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1200 1600 400 1/400 2/300 4 2 1300
Зонт ЗВК-СВ/СБ-ПВ-О-1600х1600х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1600 1600 400 2/350 2/300 6 4 1800
Зонт ЗВК-СВ/СБ-ПВ-О-1800х1600х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1800 1600 400 2/350 4/300 6 4 1950
Зонт ЗВК-СВ/СБ-ПВ-О-2000х1600х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 2000 1600 400 2/400 4/350 8 6 2200
Зонт ЗВК-СВ/СБ-ПВ-О-500х2000х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 500 2000 400 1/300 2/200 2 2 400
Зонт ЗВК-СВ/СБ-ПВ-О-800х2000х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 800 2000 400 1/300 2/250 4 2 900
Зонт ЗВК-СВ/СБ-ПВ-О-1000х2000х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1000 2000 400 1/350 2/250 4 2 1100
Зонт ЗВК-СВ/СБ-ПВ-О-1200х2000х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1200 2000 400 1/400 2/300 4 2 1300
Зонт ЗВК-СВ/СБ-ПВ-О-1600х2000х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1600 2000 400 2/350 2/300 6 4 1800
Зонт ЗВК-СВ/СБ-ПВ-О-1800х2000х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1800 2000 400 2/350 2/350 6 4 1950
Зонт ЗВК-СВ/СБ-ПВ-О-2000х2000х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 2000 2000 400 2/400 2/400 8 6 2200

Расход приточного воздуха приточно-вытяжных, островных, прямоугольных зонтов
Возможные комплектации:

Обозначение Размеры Патрубки кол-во, шт. / D, мм Кол-во фильтров, шт. Кол-во светильник-ов, шт. Расход приточного воздуха, м3/ч
А, мм В, мм Н, мм Вытяжка Приток
Зонт ЗВК-СВ/СБ-ПВ-О-500х1600х400-П-Л/С-ЖЛ/ЖЛК-БК 500 1600 400 1/300 2/200 2 - 700
Зонт ЗВК-СВ/СБ-ПВ-О-500х1800х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 500 1800 400 1/300 2/200 2 1 740
Зонт ЗВК-СВ/СБ-ПВ-О-800х1600х400-П-Л/С-ЖЛ/ЖЛК-БК 800 1600 400 1/300 2/250 4 - 1100
Зонт ЗВК-СВ/СБ-ПВ-О-800х1800х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 800 1800 400 1/300 2/250 4 2 1150
Зонт ЗВК-СВ/СБ-ПВ-О-1000х1600х400-П-Л/С-ЖЛ/ЖЛК-БК 1000 1600 400 1/350 2/250 4 - 1350
Зонт ЗВК-СВ/СБ-ПВ-О-1000х1800х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1000 1800 400 1/350 2/250 4 2 1450
Зонт ЗВК-СВ/СБ-ПВ-О-1200х1600х400-П-Л/С-ЖЛ/ЖЛК-БК 1200 1600 400 1/400 2/300 4 - 1600
Зонт ЗВК-СВ/СБ-ПВ-О-1200х1800х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1200 1800 400 1/400 2/300 4 2 1650
Зонт ЗВК-СВ/СБ-ПВ-О-1600х1600х400-П-Л/С-ЖЛ/ЖЛК-БК 1600 1600 400 2/350 2/300 6 - 2150
Зонт ЗВК-СВ/СБ-ПВ-О-1600х1800х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1600 1800 400 2/350 2/300 6 4 2200
Зонт ЗВК-СВ/СБ-ПВ-О-1800х1600х400-П-Л/С-ЖЛ/ЖЛК-БК 1800 1600 400 2/350 4/300 6 - 2400
Зонт ЗВК-СВ/СБ-ПВ-О-1800х1800х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1800 1800 400 2/350 4/300 6 4 2450
Зонт ЗВК-СВ/СБ-ПВ-О-2000х1600х400-П-Л/С-ЖЛ/ЖЛК-БК 2000 1600 400 2/400 4/350 8 - 2700
Зонт ЗВК-СВ/СБ-ПВ-О-2000х1800х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 2000 1800 400 2/400 4/350 8 6 2750
Зонт ЗВК-СВ/СБ-ПВ-О-500х2000х400-П-Л/С-ЖЛ/ЖЛК-БК 500 2000 400 1/300 2/200 2 - 700
Зонт ЗВК-СВ/СБ-ПВ-О-500х2200х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 500 2200 400 1/300 2/200 2 1 740
Зонт ЗВК-СВ/СБ-ПВ-О-800х2000х400-П-Л/С-ЖЛ/ЖЛК-БК 800 2000 400 1/300 2/250 4 - 1100
Зонт ЗВК-СВ/СБ-ПВ-О-800х2200х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 800 2200 400 1/300 2/250 4 2 1150
Зонт ЗВК-СВ/СБ-ПВ-О-1000х2000х400-П-Л/С-ЖЛ/ЖЛК-БК 1000 2000 400 1/350 2/250 4 - 1350
Зонт ЗВК-СВ/СБ-ПВ-О-1000х2200х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1000 2200 400 1/350 2/250 4 2 1450
Зонт ЗВК-СВ/СБ-ПВ-О-1200х2000х400-П-Л/С-ЖЛ/ЖЛК-БК 1200 2000 400 1/400 2/300 4 - 1600
Зонт ЗВК-СВ/СБ-ПВ-О-1200х2200х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1200 2200 400 1/400 2/300 4 2 1650
Зонт ЗВК-СВ/СБ-ПВ-О-1600х2000х400-П-Л/С-ЖЛ/ЖЛК-БК 1600 2000 400 2/350 2/300 6 - 2150
Зонт ЗВК-СВ/СБ-ПВ-О-1600х2200х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1600 2200 400 2/350 2/300 6 4 2200
Зонт ЗВК-СВ/СБ-ПВ-О-1800х2000х400-П-Л/С-ЖЛ/ЖЛК-БК 1800 2000 400 2/350 4/300 6 - 2400
Зонт ЗВК-СВ/СБ-ПВ-О-1800х2200х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1800 2200 400 2/350 4/300 6 4 2450
Зонт ЗВК-СВ/СБ-ПВ-О-2000х2000х400-П-Л/С-ЖЛ/ЖЛК-БК 2000 2000 400 2/400 4/350 8 - 2700
Зонт ЗВК-СВ/СБ-ПВ-О-2000х2200х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 2000 2200 400 2/400 4/350 8 6 2750

Пример обозначения:

Зонт ЗВК-СБ-ПВ(2/250*2/250)-П-1100*1000*400-П-Л-ЖЛ-БК-СВ/7(3)
                       где:    Зонт ЗВК – наименование зонта вытяжного кухонного;
                                 СБ – тип конструкции (СБ – сборный; СВ – сварной);
                                 ПВ – назначение (ПВ – приточно-вытяжной; В – вытяжной);
                                 2/250*2/250 – количество и диаметр патрубков приточных и вытяжных;
                                 П – способ расположения и крепления (П – пристенный; О – островной);
                                 1100*1000*400 – габаритные размеры зонта (ширина*глубина*высота), мм (A*B*H);
                                 П – вид исполнения конструкции зонта (Т – трапециальный; ТК – трапециальный с козырьком;
                                        П – прямоугольный; ПУ – прямоугольный усеченный)
                                 Л – выбор типа фильтра (Л – лабиринтный; С – сетчатый);
                                 ЖЛ – выбор типа жироотводящей конструкции (ЖЛ – жиросборный лоток; К – кран);
                                 БК – бескаркасные зонты (К - каркасные зонты);
                                 СВ/7(3) – комплектация осветительными приборами
                                 - /7 – вид лампы:
                                         - /7 - светильник люминесцентный 7Вт;
                                 (3) – количество ламп, шт.

Всю необходимую информацию также можно получить по телефону «горячей линии»

+7 800 200 93 96 получить консультацию
