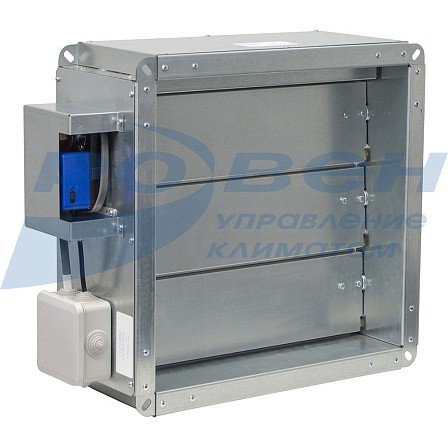

Клапан воздушный утепленный КВУ

товар сертифицирован
сделано в ровен


Описание
Характеристики
Другие товары группы
Скачать прайс-лист
04 июля 2019 825.69 kb

Компания РОВЕН предлагает купить клапан воздушный утепленный кву в Москве по выгодной цене. Приглашаем посетить наш офис по адресу: Москва, ул. Южнопортовая, д.7 стр.7 оф. 403. Позвоните по телефону +7 495 646 23 90, наши специалисты ответят на все ваши вопросы.

Утепленный воздушный клапан предназначен для использования в системах вентиляции и кондиционирования воздуха с разностью давлений до 1500 Па и может применяться для регулирования количества воздуха и газовых смесей, агрессивность которых по отношению к оцинкованной стали не выше агрессивности воздуха с температурой до 80°С, не содержащих пыли и других твердых примесей в количестве не более 100 мг/м3, а также липких веществ и волокнистых материалов.
Клапан КВУ состоит из корпуса с присоединительными фланцами,  установленных в нем двустенных лопаток поворотного типа, приводимых в движение системой рычагов и тяг, электрического (либо ручного) привода, а также трубчатых электронагревателей из нержавеющей стали в местах сопряжения лопаток для облегчения их открытия в случае обмерзания в зимнее время.
Клапан имеет разные варианты комплектации электроприводом. Открытие клапана может осуществляться дистанционно с помощью электропривода или вручную.
Клапан с электроприводом и электроподогревом должен быть заземлен в соответствии с правилами устройства электроустановок.

Клапан воздушный может быть изготовлен в следующих комплектациях:

  • с ручным приводом (РП);
  • с площадкой под электропривод (ЭП);
  • с электроприводом;
  • с электроприводом и периметральным обогревом (включая обогрев кожуха привода).

Габаритные и присоединительные размеры клапанов воздушных утепленных КВУ

КВУ чертеж.jpg

Суммарная мощность тэнов, установленных на клапане КВУ, кВт

H, мм

L, мм

400

500

600

700

800

900

1000

1100

1200

1300

1400

400

0,9

1,0

1,2

1,3

1,4

1,5

1,6

1,8

2,0

2,1

2,2

500

0,9

1,0

1,2

1,3

1,4

1,5

1,6

1,8

2,0

2,1

2,2

600

1,1

1,3

1,5

1,6

1,8

1,9

2,0

2,3

2,5

2,6

2,8

700

1,4

1,5

1,8

2,0

2,1

2,3

2,4

2,7

3,0

3,2

3,3

800

1,4

1,5

1,8

2,0

2,1

2,3

2,4

2,7

3,0

3,2

3,3

900

1,6

1,8

2,1

2,3

2,5

2,6

2,8

3,2

3,5

3,7

3,9

1000

1,8

2,0

2,4

2,6

2,8

3,0

3,2

3,6

4,0

4,2

4,4

1100

1,8

2,0

2,4

2,6

2,8

3,0

3,2

3,6

4,0

4,2

4,4

1200

2,0

2,3

2,7

2,9

3,2

3,4

3,6

4,1

4,5

4,7

5,0

1300

2,3

2,5

3,0

3,3

3,5

3,8

4,0

4,5

5,0

5,3

5,5

1400

2,3

2,5

3,0

3,3

3,5

3,8

4,0

4,5

5,0

5,3

5,5

Количество тэнов и створок в зависимости от высоты клапана

H, мм

Количество створок, шт

Количество тэнов, шт

400

3

4

500

3

4

600

4

5

700

5

6

800

5

6

900

6

7

1000

7

8

1100

7

8

1200

8

9

1300

9

10

1400

9

10

Электрические схемы подключения электронагревателей (ТЭН)

КВУ элсхема 1.jpg

1, 2, 3, 4 .... 10 - количество заслонок клапана с установленными в них ТЭНами.

Электрические схемы подключения клапана с приводом

Электропривод без возвратной пружины

КВУ элсхема без пружины.jpg

Электропривод с возвратной пружиной

КВУ элсхема с пружиной.jpg

Технические характеристики электроприводов РОВЕН

Характеристика

С возвратной пружиной

Без возвратной пружины

RWF05-220

RWF05-24

RWF08-220

RWE02-220

RWE02-24P

RWE05-220

RWE05-24P

RWE10-220

RWE10-24P

RWE20-220

Время поворота, с, не более

50...70

50...70

50...90

60...90

60...90

70...100

70...100

100...120

100...150

70...120

Крутящий момент, Нм

5

5

8

2

2

5

5

10

10

20

Напряжение электропитания привода, В

220

24

220

220

24

220

24

220

24

220

Потребляемая мощность, Вт

во время вращения

4,2

7,5

8,0

2,0

2,0

2,0

2,0

6,0

6,0

8,0

в состоянии покоя

2,5

2,5

5,5

2,0

2,0

2,0

2,0

2,0

2,0

2,0

Рабочая температура, °С

-20...+50

-20...+50

-20...+50

-20...+50

-20...+50

-20...+50

-20...+50

-20...+50

-20...+50

-20...+50

Степень защиты

IP54

IP54

IP54

IP54

IP54

IP54

IP54

IP54

IP54

IP54

Вес, кг

1,8

1,8

2,2

0,7

0,7

0,7

0,7

1,0

1,0

1,2

Пример обозначения

Клапан КВУ-500*400-РП
  где:    КВУ – клапан воздушный утепленный;
            500*400 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
            РП – исполнение клапана с ручным приводом.

Клапан КВУ-500*400-ЭП
  где:    КВУ – клапан воздушный утепленный;
            500*400 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
            ЭП – исполнение клапана с площадкой под электропривод.

Клапан КВУ-500*400(Р-Ik/220)
  где:    КВУ – клапан воздушный утепленный;
            500*400 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
            400(P-Iк/220):
                   400 – сторона расположения привода;
                   Р – тип привода (Р - электрический реверсивный привод;
                          М - электромеханический привод с возвратной пружиной).

Клапан КВУ-500*400(Р-Ik/220)-ПО
  где:    КВУ – клапан воздушный утепленный;
            500*400 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
            400(P-Iк/220):
                  400 – сторона расположения привода;
                  Р – тип привода (Р - электрический реверсивный привод;
                        М - электромеханический привод с возвратной пружиной);
            ПО – периметральный обогрев (включающий обогрев кожуха электропривода).

Внимание! Завод-изготовитель постоянно совершенствует свою продукцию и оставляет за собой право на внесение изменений в технические характеристики, цвета, цены,  комплектации и т.п., представленные на данном сайте, без предварительного уведомления.

Обращаем Ваше внимание на то, что все представленные на сайте изображения и информация, касающаяся комплектаций, технических характеристик, цветовых сочетаний, а также стоимости носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Гражданского кодекса Российской Федерации. Для получения подробной информации о продукции, пожалуйста, обращайтесь к менеджерам компании.



Всю необходимую информацию также можно получить по телефону «горячей линии»

+7 800 200 93 96 получить консультацию
